Giữa 2 loại van bướm và van bi có nhiều điểm giống và khác nhau về cấu tạo, kiểu dáng, chức năng và nguyên lý hoạt động trong từng trường hợp. Để giúp khách hàng có cái nhìn tổng quan và rõ ràng hơn về việc lựa chọn van bướm và van bi sao cho tối ưu và phù hợp. Hãy cùng Van Yến Thanh đi khám phá và so sánh van bướm và van bi trong bài viết này nhé!
Tổng quan về van bướm và van bi
Van bướm và van bi là hai loại van phổ biến thường được sử dụng để kiểm soát dòng chảy và khí khác nhau trên một phạm vi nhiệt độ và áp suất. Hai loại van này thường được sử dụng rộng rãi nhờ vào chi phí thấp và độ bền cao. Nhưng do có thiết kế khác biệt nên chúng cũng có những đặc điểm khác nhau. Và cũng tùy vào công việc hoặc đặc điểm của van mà bạn có thể lựa chọn loại van phù hợp.
Sau đây là khái niệm tổng quan về van bướm và van bi để bạn có thể hiểu rõ hơn về chúng:

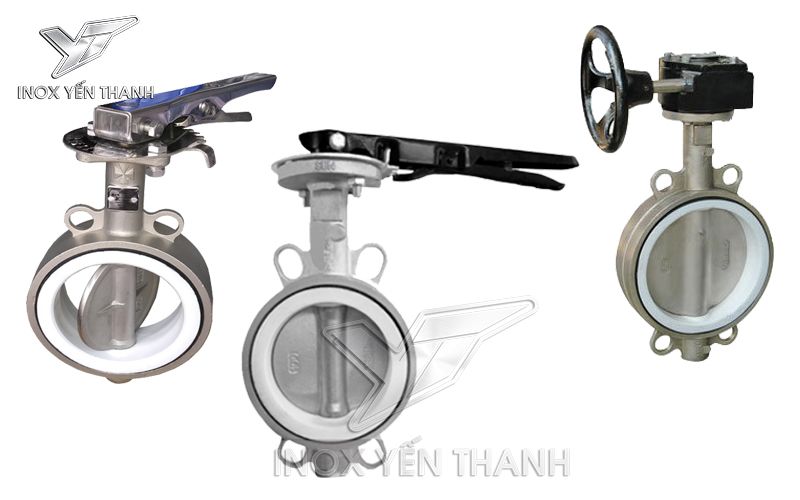

Van bướm là gì?
Van bướm là loại van có đĩa van là một tấm kim loại dẹt và có thể xoay 90 độ quanh trục van. Khi đĩa vuông góc với dòng chảy, van đóng và dòng chảy sẽ ngắt hoàn toàn và ngược lại thì van sẽ mở và cho phép dòng chảy của chất lỏng hoặc khí đốt đi qua.
Van bi là gì?
Van bi là một trong các loại van công nghiệp thường được sử dụng nhiều với thiết kế đơn giản bao gồm một viên bi ở trục để kiểm soát dòng chảy đi qua. Van bi có khả năng mở và đóng nhanh chóng, thích hợp cho các hệ thống yêu cầu phản ứng nhanh.
Xem ngay:
Van bi là gì? Tìm hiểu cấu tạo van bi, nguyên lý hoạt động và các loại van bi phổ biến
[Cập nhật] Báo giá van bi inox điều khiển khí nén hiện nay
Đặc điểm của van bướm
Cấu tạo của van bướm
Về mặt cấu tạo của van bướm khá là đơn giản, gồm một số bộ phận chính là:
- Thân van: Là nơi chứa đựng các chi tiết bên trong và chứa bộ phận gắn kết với đường ống dẫn. Thân van được thiết kế với bề rộng nhỏ gọn và tiết kiệm không gian.
- Đĩa van: Là bộ phận chính để điều khiển cho phép hay hạn chế dòng chảy đi qua. Đĩa van bướm có hình dạng tấm kim loại tròn dẹt và có trục đi xuyên ở giữa để xoay van dễ dàng.
- Trục van: Là nơi liên kết với đĩa van và bộ phận điều khiển bên ngoài để điều khiển van dễ dàng.
- Bộ phận điều khiển: Là bộ phận được tác động lực từ bên ngoài để điều khiển van hoạt động. Bộ phận này thường có dạng tay quay, tay gạt hoặc bằng điều khiển điện.
Nguyên lý hoạt động
Van bướm hoạt động bằng cách điều khiển đĩa van trong thân van. Khi đĩa van được điều khiển xoay vuông góc với dòng chảy thì đồng nghĩa với việc đĩa van được đóng và hạn chế dòng chảy đi qua. Và khi đĩa van song song với dòng chảy thì đồng nghĩa với việc đĩa van được mở và dòng sẽ được cho phép đi qua.
Ưu và nhược điểm của van bướm
Ưu điểm:
- Thiết kế: Đơn giản, nhỏ gọn, trọng lượng nhẹ, đa dạng mẫu mã. Giúp cho việc lắp đặt và vận chuyển dễ dàng.
- Giá thành rẻ: Nhờ có thiết kế nhỏ gọn nên loại van này có chi phí sản xuất thấp. Vì vậy mà giá thành của van cũng rẻ hơn.
- Hoạt động nhanh chóng: Nhờ thiết kế trục xoay gắn với đĩa van nên việc điều khiển van đóng mở rất nhanh chóng.
- Ứng dụng van bướm: Phù hợp với các ứng dụng có lưu lượng lớn. Được dùng rộng rãi trong các dịch vụ hóa chất, xăng dầu, xử lý nước thải, xử lý nước sạch, các ứng dụng hơi nước và nhiệt độ cao trong hệ thống công nghiệp
Nhược điểm:
- Khả năng kiểm soát lưu lượng hạn chế: Do có cánh van nên khả năng kiểm soát lưu lượng của van bướm khá hạn chế.
- Khả năng bịt kín của van bướm không tốt và thường có nguy cơ bị rò rỉ. Nên van bướm hạn chế được sử dụng trong các ứng dụng khí hoặc ứng dụng có áp lực quá cao.
Xem ngay:
[Cập nhật] Bảng giá inox 304 hiện nay
[Cập nhật] Bảng báo giá inox 304 hộp mới nhất
Đặc điểm của van bi
Cấu tạo của van bi
Về mặt cấu tạo thì van bi cũng có cấu trúc đơn giản, gồm một số bộ phận chính là:
- Thân van: Là nơi chứa đựng các chi tiết bên trong van và là nơi kết nối với đường ống dẫn. Thân van được thiết kế với nhiều loại vật liệu khác nhau và đa dạng cấu trúc.
- Viên bi rỗng (van bi): Được làm với cấu trúc dạng viên bi bằng các vật liệu inox, thép, nhựa... Ở giữa được khoét một lỗ rỗng để dòng chảy có thể chảy qua lỗ khoét này.
- Trục van: Được gắn với bộ phận điều khiển và viên bi rỗng, để dễ dàng chuyển động từ bộ phần điều khiển đến viên bi.
- Bộ phận điều khiển: Là bộ phận được tác động lực từ bên ngoài để điều khiển van bi hoạt động. Bộ phận này thường có dạng tay quay, tay gạt hoặc bằng điều khiển điện.
Nguyên lý hoạt động:
Van bi được hoạt động theo nguyên lý đơn giản là xoay quả bi rỗng bằng tay điều khiển thông nhau với thân van để dòng chảy đi qua van bi khi mở. Và quay ngược lại để phần đặc của bi chặn lại dòng chảy khi đóng van bi.
Ưu và nhược điểm của van bi
Ưu điểm:
- Thiết kế dạng một viên bi rỗng có thể xoay 90 độ, van bi có thể điều tiết vượt trội so với các loại van công nghiệp khác.
- Phù hợp với các điều kiện môi trường chất lỏng, khí nén, hơi nóng với nhiệt độ cao, áp suất lớn.
- Có độ bền cao và thời gian sử dụng lâu dài. Ngoài ra, van bi còn dễ dàng thực hiện bảo dưỡng, sửa chữa hay thay thế linh kiện khi bị hư hỏng.
- Khả năng bịt kín tốt, ít bị rò rỉ khi đóng hoàn toàn.
- Ứng dụng van bi: Nhờ vào cấu tạo khá kín nên van bi thường được sử dụng cho các hệ thống khí hơi, khí gas, nồi hơi và chất lỏng có độ kín cao, hệ thống làm mát, nhà máy khai thác và lọc hóa xăng dầu…
Nhược điểm:
- Không phù hợp cho các hệ thống có lưu lượng lớn hoặc trong môi trường dạng bột, dạng sệt hoặc môi trường chứa bụi, bùn, cát và các hạt rắn khác vì nó có thể gây tắc nghẽn và hỏng van.
- Khi không được sử dụng thường thì van bi có thể bị kẹt.
- Phải thường xuyên thay mới vì ma sát giữa bi van và thân van làm cho van bi nhanh xuống cấp.
- Van có kích thước đường ống DN300 thường khó tìm kiếm so với các van bi nhỏ
Xem ngay:
Van điện từ là gì? Cấu tạo van điện từ
Điểm giống và khác nhau của van bướm và van bi
Giống nhau
- Cả hai loại van này đều dùng để kiểm soát dòng chảy lưu chất trong hệ thống ống dẫn.
- Dùng được trong nhiệt độ cao, cũng như phù hợp với nhiều môi trường.
- Hoạt động điều khiển dòng chảy bằng cách xoay đĩa van (bi van).
- Cả hai van này đều hoạt động bằng tay, ít hư hỏng và dễ dàng vận hành.
Khác nhau
Giá thành
Về mặt giá thành thì van bướm có giá thành rẻ hơn so với van bi
Cấu trúc
Van bướm được điều khiển bằng đĩa van kim loại dạng hình dẹt, nhỏ gọn và nhẹ hơn.
Van bi thì được điều khiển bằng viên bi rỗng để cho dòng chất đi qua, nhưng thiết kế dạng bị này có phần chi tiết hơn.
Khả năng kiểm soát dòng chảy
Đối với van bướm thì việc kiểm soát dòng chảy kém hơn so với van bi bởi độ kiểm soát lưu lương thường khó chính xác.
Còn van bi thì có khả năng điều tiết lưu lượng tốt và chính xác hơn, phù hợp hầu hết các ứng dụng cần độ chính xác cao khi kiểm soát dòng chảy.
Kích thước
So về kích thước thì van bướm có thiết kế nhỏ gọn, dễ dàng lắp đặt trên đường ống và dễ dàng vận chuyển.
Còn van bi thì có kích thước lớn và nặng hơn nên việc lắp đặt cũng khó khăn hơn.
Áp suất
Về mặt áp suất thì van bướm bị hạn chế hơn so với van bi. Bởi van bướm thích hợp với các ứng dụng có mức áp suất ở mức tầm trung hơn.
Trên đây là bài viết so sánh van bướm và van bi mà Van Yến Thanh muốn cho bạn đọc hiểu rõ hơn về hai loại van. Hi vọng sau khi đọc xong bài viết bạn sẽ hiểu thêm và lựa chọn được loại van phù hợp.
