Để quản lý hiệu quả các thiết bị điện một cách hiệu quả, không thể thiếu được bộ điều khiển điện thông minh. Đây là công cụ không chỉ giúp tối ưu hóa hoạt động của các thiết bị mà còn mang lại sự tiện lợi và tiết kiệm năng lượng. Hãy cùng Van Yến Thanh khám phá về cấu tạo, phân loại và ứng dụng thực tế của sản phẩm này qua bài viết dưới đây nhé.

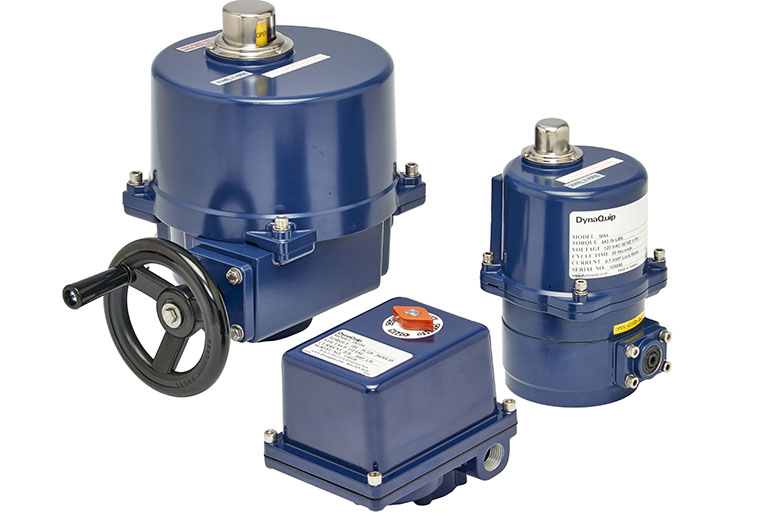

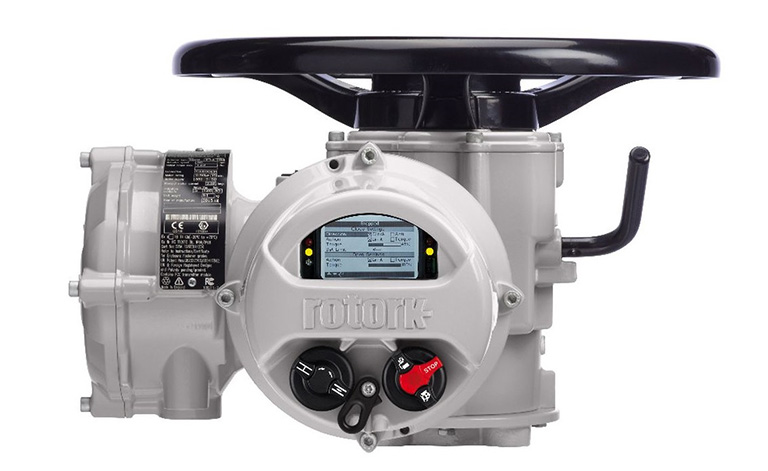

Bộ điều khiển điện - Electric Actuator là gì?
Bộ điều khiển điện (Electric Actuator) là một thiết bị truyền động có nhiệm vụ và chức năng biến đổi điện năng thành động năng. Thông qua hệ số các bánh răng được tích hợp ăn khớp với nhau truyền động đến trục quay giúp phần van cơ vận hành theo chu kì.
Đây là thiết bị tự động hóa mang nhiều đặc tính vượt trội như: có thể điều khiển từ xa giúp cho hiệu quả và năng suất công việc tăng cao, tiết kiệm sức người,...
Bộ điều khiển này sẽ sử dụng nguồn điện áp 24V, 110V, 220V, 380V nên rất thông dụng tại thị trường hiện nay. Tùy vào từng quy mô hệ thống mà lựa chọn nguồn điện sử dụng cho thích hợp. Nó có thể được kết hợp đầu điện với các loại van cơ như: van bi, van bướm,...
Và hiện nay trên thị trường xuất hiện rất nhiều bộ điều khiển thiết bị điện từ các thương hiệu nổi tiếng của Hàn Quốc và Đài Loan như: Geko, Haitima, Sypa,...
Xem ngay: [Cập nhật] Bảng giá inox 304 hiện nay

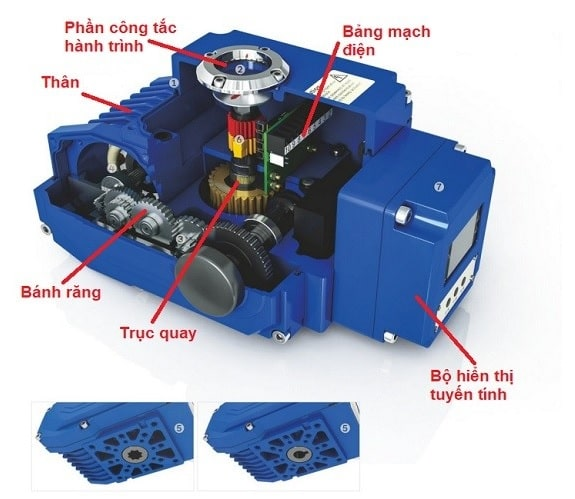

Cấu tạo của thiết bị Electric Actuator
Bộ điều khiển điện Electric Actuator là dòng thiết bị được thiết kế nhỏ gọn nhưng bên trong lại tích hợp rất nhiều các bộ phận phức tạp. Và trên thực tế, nó được cấu tại bởi các bộ phận dưới đây:
Vỏ ngoài
Được chế tạo từ chất liệu có khả năng cách điện như nhựa hoặc hợp kim của nhôm, thép sơn phủ Epoxy với độ dày tốt giúp chống oxy hóa, chống ăn mòn bề mặt và cách điện giúp an toàn khi làm việc và kéo dài thời gian sử dụng.
Bảng mạch điện tử
Được sản xuất từ các vi mạch thông minh,hiện đại nên có độ chính xác cao. Mạch điện tử có chức năng tiếp nhận nguồn điện truyền tới, từ đó thông báo quá trình vận hành đến phòng điều khiển.
Công tắc quan sát
Bộ phận này giúp chúng ta có thể dễ dàng nhìn thấy trạng thái đóng mở van một cách dễ dàng
Công tắc hành trình
Bộ phận công tắc hành trình kiểm soát toàn bộ quá trình hoạt động của thiết bị. Sau khi hoàn thành nhiệm vụ trong quá trình vận hành, công tắc hành trình sẽ tự động ngắt kết nối điện để ngăn ngừa tình trạng quá tải và nguy cơ nóng cháy của thiết bị, đảm bảo an toàn cho hệ thống.
Bộ phận tay quay
Bộ phận này được thiết kế để có thể vận hành bằng tay hoặc sử dụng trục lục giác trong trường hợp có sự cố với nguồn điện. Điều này đảm bảo rằng van vẫn có thể hoạt động và điều khiển hết hành trình một cách đầy đủ.
Trục răng chuyền, bánh răng truyền lực
Điện năng khi được cung cấp vào hệ thống sẽ được chuyển đổi thành cơ năng, sau đó đi qua bộ phận bánh răng để điều khiển các van công nghiệp hoặc thiết bị khác, từ đó giúp hệ thống vận hành một cách hiệu quả.
Motor điện, tụ điện
Tại đây là nơi tiếp nhận và chuyển đổi điện năng.
Gioăng làm kín
Được làm từ chất liệu cao su tổng hợp gắn kết các phần lắp ráp trên thiết bị tránh tình trạng rò rỉ lưu chất trong quá trình vận hành.
Xem ngay:
Inox 201 có tốt không? Tìm hiểu chi tiết về inox 201
Bảng tiêu chuẩn ống inox: Đảm bảo chất lượng và an toàn trong công nghiệp

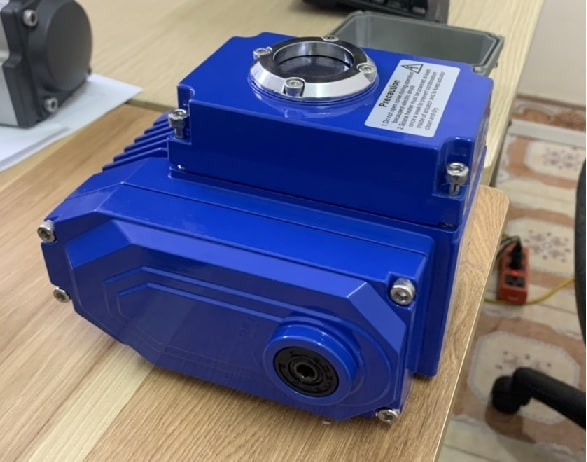

Phân loại của bộ điều khiển điện - Electric Actuator
Dựa vào kiểu vận hành
- Bộ truyền động điện dạng ON/OFF: Thiết bị này được vận hành bằng chuyển động quay và có khả năng hoàn toàn đóng mở, thường được lắp đặt trong các hệ thống van công nghiệp. Sau khi nhận điện năng vào bộ truyền động, nó chuyển đổi điện năng thành động năng và truyền qua các bánh răng để quay trục. Khi thiết bị đi vào quá trình vận hành, nguồn điện sẽ tự động ngắt để duy trì hoạt động ổn định và hiệu quả của thiết bị.
- Bộ truyền động điện dạng tuyến tính: thường phù hợp với các hệ thống sử dụng van công nghiệp để điều tiết lưu lượng dòng chảy. Thiết bị được thiết kế với mạch điện tỉ mỉ và linh hoạt, giúp đạt hiệu quả công việc cao. Nó có khả năng mở và đóng ở nhiều góc độ khác nhau, cho phép điều chỉnh lưu lượng của chất lỏng đi qua van theo ý muốn.
Dựa vào kiểu chuyển động
- Bộ truyền động điện dạng quay: Thiết bị trong dạng này được thiết kế để chuyển động theo kiểu quay, thích hợp để lắp đặt trong các hệ thống sử dụng van bướm và van bi để điều tiết lưu lượng của chất lỏng với hiệu quả cao.
- Bộ truyền động điện dạng thẳng: Thiết bị cung cấp chuyển động thẳng, chủ yếu là chuyển động tịnh tiến lên xuống để điều khiển các thiết bị. Trong dạng này, thiết bị thường được lắp đặt phù hợp với các hệ thống sử dụng van cầu và van cổng.
Xem ngay: Inox 304 và 430 loại nào tốt nhất?

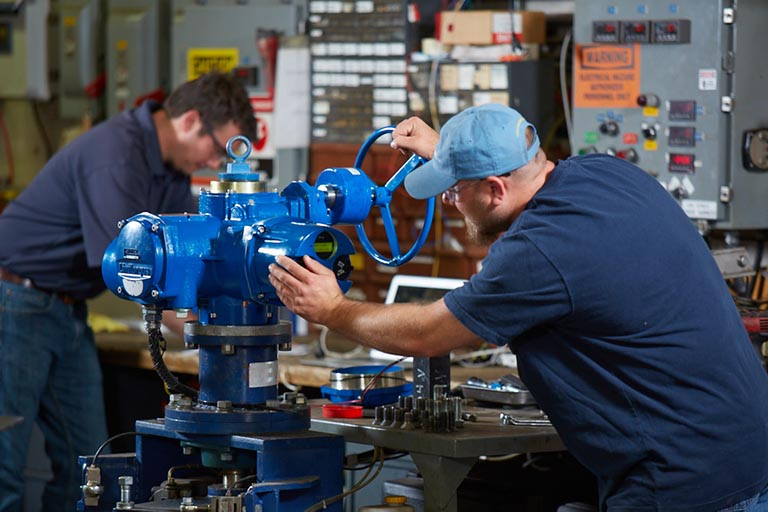

Ứng dụng thực tế của Electric Actuator
Trên thực tế, bộ điều khiển điện thường được sử dụng hầu hết trong nhiều lĩnh vực công nghiệp. Chúng ta thường thấy thiết bị này được ứng dụng trong các lĩnh vực như:
- Trong các hệ thống nhà máy cấp thoát nước, nhà máy năng lượng như nhiệt điện, thủy điện.
- Các hệ thống PCCC tự động, trong lĩnh vực trồng trọt, nông nghiệp như các hệ thống điều khiển tưới tiêu,...
- Sử dụng trong các hệ thống sản xuất thiết bị, phụ tùng, linh kiện liên quan đến các ngành công nghiệp như ô tô, đóng tàu, hàng hải.
- Ứng dụng trong các nhà máy sản xuất thực phẩm, đồ nước, hóa chất, bột giấy.
Bài viết trên đây, Van Yến Thanh đã cung cấp cho bạn những thông tin hữu ích về đặc điểm cấu tạo, phân loại, ứng dụng của bộ điều khiển thiết bị điện thông minh Electric Actuator. Hy vọng bài viết đã cung cấp cho các bạn những thông tin hữu ích.
