Bạn đang lo lắng không biết làm thế nào để lắp đặt van bướm đúng cách, từ đó giúp hệ thống hoạt động một cách ổn định. Hãy cùng Van Yến Thanh ngay bài viết dưới đây để có thể hiểu rõ hơn về cách lắp đặt van bướm chi tiết và đơn giản, đúng kỹ thuật.

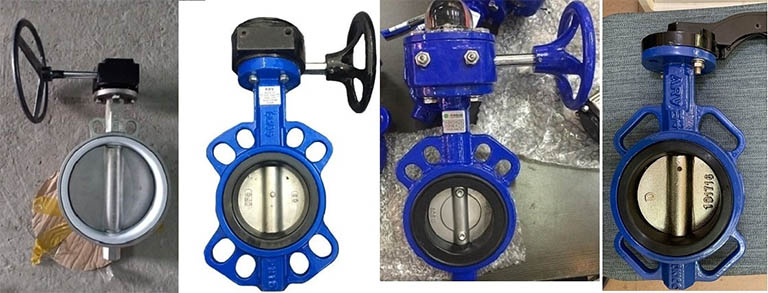

Van bướm có vai trò như nào trong hệ thống đường ống
Như các dòng van công nghiệp khác, van bướm là một thiết bị quan trọng được lắp đặt trực tiếp trên đường ống để vận chuyển lưu chất. Với khả năng điều khiển đóng/mở nhanh chóng, thiết bị này đóng vai trò quan trọng trong việc ngăn chặn, lưu thông và điều tiết dòng chảy của lưu chất một cách chính xác, gia tăng sự thuận tiện trong quá trình sản xuất công nghiệp.
Hiện nay, các thiết bị van bướm được sản xuất với đa dạng mẫu mã, kích thước, chất liệu và phương thức kết nối khác nhau. Điều này giúp người tiêu dùng dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu và thiết kế hệ thống cụ thể.
Với vẻ ngoài độc đáo, khả năng chịu lực, chịu nhiệt và chống ăn mòn vượt trội, cùng khả năng điều tiết chính xác, thiết bị van bướm luôn là sự lựa chọn ưu tiên trong nhiều hệ thống vận chuyển lưu chất, bao gồm cả chất lỏng, khí và hơi.
Xem ngay:
Top các loại van công nghiệp được sử dụng phổ biến
Chẹck valve là gì? Các loại check valve phổ biến hiện nay
Cách lắp đặt van bướm hiệu quả, đơn giản

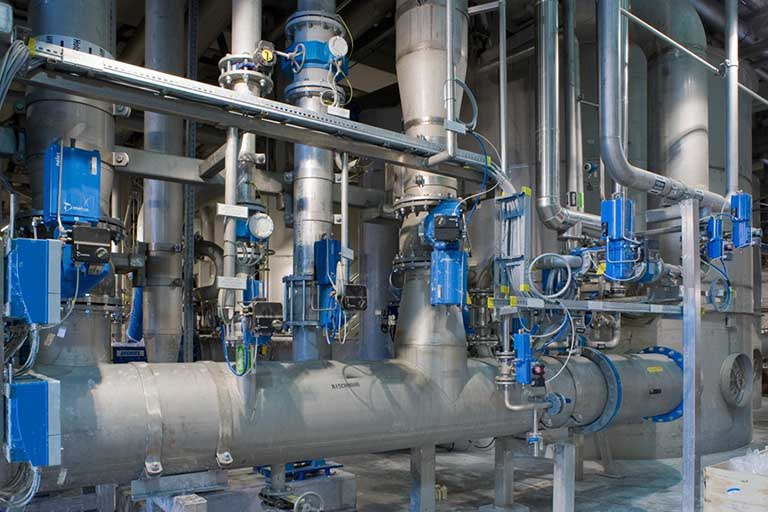

Việc lắp đặt chính xác và đúng kỹ thuật các thiết bị van bướm giúp kéo dài tuổi thọ của van, giảm thiểu các sự cố hư hỏng, tiết kiệm chi phí bảo trì và tăng hiệu suất vận hành. Dưới đây sẽ là các bước để bạn có thể nắm rõ các bước lắp đặt van bướm đơn giản.
Chuẩn bị dụng vụ và thiết bị cần thiết
Trước khi bắt đầu lắp đặt, cần chuẩn bị đầy đủ thiết bị, phụ kiện và dụng cụ cần thiết để đảm bảo quá trình diễn ra thuận tiện và nhanh chóng. Dưới đây là một số dụng cụ cần chuẩn bị:
- Van bướm
- Ống dẫn
- Mặt bích
- Gioăng làm kín
- Bu lông
- Máy hàn
- Cờ lê, mỏ lết, tua vít, giá đỡ
Bên cạnh đó, cần kiểm tra và vệ sinh van cổng để đảm bảo không xảy ra hư hỏng trong quá trình vận chuyển, và vệ sinh các thiết bị cũng như vị trí lắp đặt.
Tiến hành lắp đặt van bướm

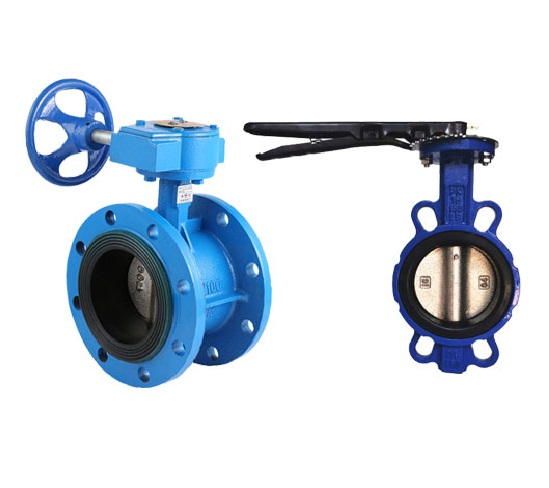

Các dòng van bướm được thiết kế khá đặc biệt, do đó phương thức lắp đặt của chúng cũng có những điểm khác biệt so với các loại van công nghiệp khác. Ba kiểu lắp đặt chính được sử dụng cho các dòng van bướm là: van bướm mặt bích, van bướm wafer và van bướm plug.

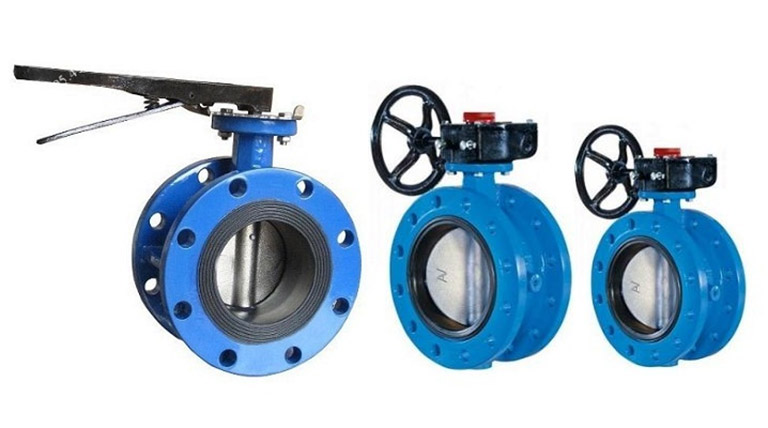

Lắp đặt van bướm mặt bích
- Hàn kín hai mặt bích rỗng vào trong hai đường ống chờ.
- Đặt van bướm mặt bích vào khoảng trống được giữa hai đường ống theo đúng chiều được ký hiệu trên thân van, sao cho các lỗ bu lông của mặt bích ống phải nằm trùng với lỗ bu lông trên vành mặt bích van, dùng giá đỡ để cố định vị trí.
- Đệm một miếng gioăng vào vị trí tiếp xúc giữa chúng, sau đó luồng các bu lông qua tất cả các lỗ bu lông trên vành mặt bích.
- Thực hiện vặn siết bu lông cho thật chắc chắn, tỉ mỉ sau đó kiểm tra lại mối nối.
- Trong quá trình chạy thử nếu không có bất kỳ vấn đề nào như rò rỉ hay rung lắc thì có thể đưa vào hoạt động chính thức.Thực hiện tra dầu bôi trơn vào các khớp nối để đảm bảo thiết bị không bị gỉ sét hay cứng khớp sau một thời gian sử dụng.

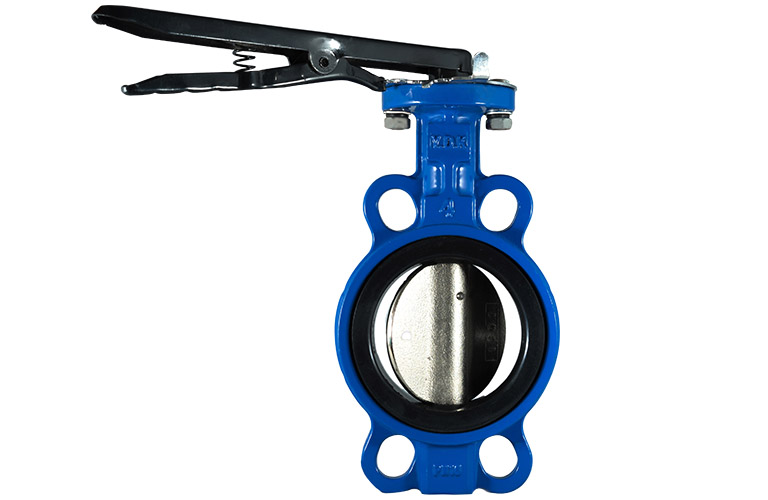

Lắp đặt van bướm wafer
- Khoảng cách giữa hai đường ống được sử dụng để lắp đặt van có thể lớn hơn van từ 1 – 2 ly. Hàn kín hai mặt bích rỗng vào trong hai đường ống chờ.
- Đặt van tạm thời vào giữa hai mặt bích ống, có thể sử dụng hai bu lông để giữ van không bị rời khỏi vị trí, hoặc sử dụng giá đỡ để cố định vị trí cho van.
- Đệm một miếng gioăng vào vị trí tiếp xúc giữa chúng, sau đó luồng các bu lông qua tất cả các lỗ bu lông trên hai đường ống.
- Thực hiện vặn siết bu lông cho thật chắc chắn, tỉ mỉ sau đó kiểm tra lại mối nối.
- Sau khi thực hiện, có thể chạy thử thiết bị để kiểm tra kết quả lắp đặt, nếu không có bất kỳ rung lắc hay rò rỉ nào xảy ra, có thể đưa van vào hoạt động chính thức. Thực hiện tra dầu bôi trơn vào các khớp nối để đảm bảo thiết bị không bị gỉ sét hay cứng khớp sau một thời gian sử dụng.
Lắp đặt van bướm plug
- Tương tự như hai kiểu lắp đặt trên đó là hàn kín hai mặt bích rỗng vào trong hai đường ống chờ.
- Đặt van vào giữa hai mặt bích, dùng giá đỡ hoặc bu lông để cố định vị trí tạm thời cho van, sau đó chèn gioăng vào giữa vị trí tiếp xúc của van và mặt bích ống.
- Van bướm plug được thiết kế các tai bích xung quanh thân van, thực hiện luồng bu lông qua tất cả tai bích này cũng như các lỗ bu lông của mặt bích ống.
- Thực hiện vặn siết bu lông cho thật chắc chắn, tỉ mỉ và thực hiện chạy thử nếu không có bất kỳ rung lắc hay rò rỉ nào xảy ra, có thể đưa van vào hoạt động chính thức.
Xem ngay:
Van bướm là gì? Tất tần tật về loại van bướm mà bạn có thể chưa biết
Một số lưu ý khi thực hiện lắp đặt van bướm
Để quá trình lắp đặt diễn ra nhanh chóng và chính xác, cần nắm rõ những điều sau:
- Trước khi lắp đặt, cần vệ sinh sạch sẽ đường ống và van để tránh làm bẩn hệ thống và ngăn chặn các cặn bẩn gây kẹt mối nối.
- Với van vận hành thủ công như tay gạt, tay quay, nên lắp đặt ở vị trí thông thoáng, thuận tiện cho người sử dụng.
- Với van tự động như van điện, van khí nén, có thể lắp đặt linh hoạt ở các vị trí cao, sâu, hoặc xa tầm với nhờ tính năng điều khiển từ xa.
- Lắp đặt van có thể theo nhiều hướng khác nhau, nhưng tốt nhất là lắp theo chiều đứng, tránh lắp theo chiều ngược lại.
- Khi vặn siết ốc vít, cần vặn chắc chắn nhưng không quá lực để không làm xô lệch vị trí của gioăng bên trong, tránh gây cản trở dòng chảy hoặc rò rỉ lưu chất.
- Khi lắp đặt van trực tiếp vào thiết bị khác, nên thêm một đoạn ống nhỏ giữa để tạo không gian cho đĩa van hoạt động dễ dàng.
Bài viết trên đây, Van Yến Thanh đã cung cấp cho bạn về cách lắp đặt van bướm đúng cách đảm bảo thiết bị có thể vận hành hiệu quả cũng như những lưu ý trong quá trình lắp đặt. Hy vọng bài viết đã cung cấp cho các bạn những thông tin hữu ích.
